DTMF是指雙雙音多頻信令，信令是指雙方約定通過某種形式傳遞指令。但是信令在對講機中的應用你了解嗎?
DTMF信令：通過DTMF編/解碼器在編碼時將擊鍵產生的信息或數字信息轉換成雙音信號并發送。
解碼時在收到的DTMF信號中通過DTMF編/解碼器檢測，還原出擊鍵產生的信息或數字信息。
DTMF信令其實也就是通信雙方把DTMF碼序列作為傳遞信令標準的媒介。
DTMF優點：
★ 簡單、快速、可靠的傳輸技術。
★ 很強的抗干擾能力，較高的傳輸速度 。
★ DTMF技術總體的應用于對講機系統之間的通訊。
★ 對講機通過中繼與對講機之間的通訊。
★ 對講機與控制中心之間的通訊 。
★ 對講機通過中繼與電話之間的通訊(Phone系統)。
DTMF的定義

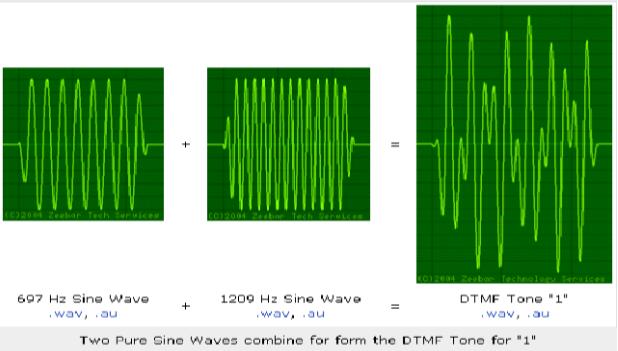

DTMF中的每一個數字(1、2、3、4、5、6、7、8、9、0)、字符(*、#、A、B、C、D)，都是由高音群和低音群中的相應各一個音頻疊加而成。雙音是指高音群和低音群，多音是指兩個音群中的多個頻率。由特定的高頻f 1頻率和低頻群f 2頻率疊加得到的復合波形F(t)，可由其相應信號的數學表達式描述： F(t)= A.sin(2.pi.f1.t)+A.sin(2.pi.f2.t)，也可在示波器直接看到合成波形。例如DTMF 中“ 1 ”。
DTMF一共可組合16種字符形式，其中 10個代表數字：0～9
6個代表功能 *、#、A、B、C、D
從組合原理看，其從高低頻群中任意抽出2種頻率信號組合來進行編碼，所以又稱為“雙音”;又因它采用了8種不同的單音頻信號，故稱之為“多頻”;

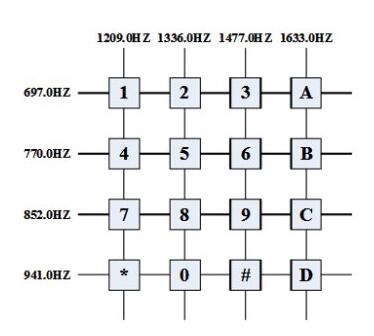

雙音多頻 DTMF(Dual Tone Multi Frequency)，雙音多頻，由高頻群和低頻群組成，高低頻群各包含4個頻率。一個高頻信號和一個低頻信號疊加組成一個組合信號，代表一個數字。DTMF信號有16個編碼。利用DTMF信令可選擇呼叫相應的對講機。
DTMF 撥號方式：
Live Dial (即時)
即時撥號指按下所需的DTMF編碼的每一位時，對應的碼立即發送出去。如：電話撥號。
Buffer Dial(存儲)
存儲撥號指所需的DTMF編碼已經完整的存在，只需要相應功能鍵PTT/CALL發送。如：手機菜單撥號。

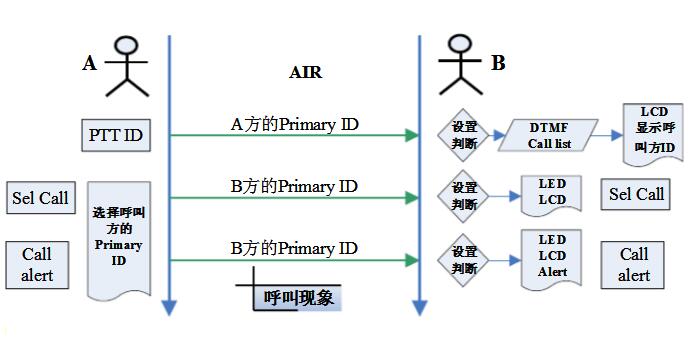

DTMF呼叫的功能現象：
DTMF解碼規則：
DTMF解碼序列由以下幾類符號構成：
數字：0-9
字母：A-D
特殊符號：*、#(表示時間)
收到的符號序列與“解碼定義”的符號序列內容全部相同，判為解碼成功DTMF的解碼與5音不同，5音可部分解碼也可判定為成功，但DTMF的解碼必須需要全部解碼才能算成功。

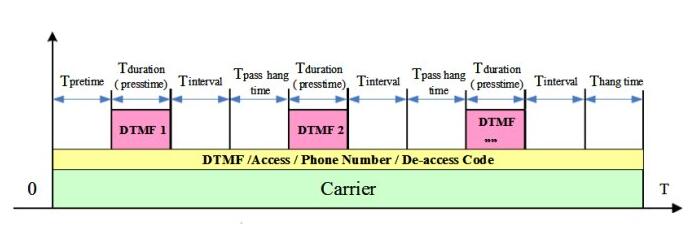

Buffer Dial方式的編碼楨格式：

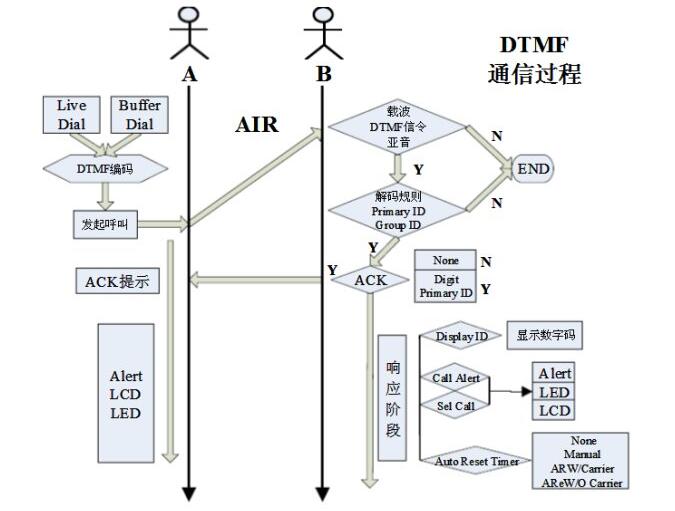

對講機DTMF通話過程：
